表示モジュール

電子棚札の品質は、表示モジュールから始まります。文字の鮮明さ、赤や黄色の色の正確さ、冷凍ケースの中でも書き換えられるか、何年使えるか――これらは主に電子ペーパーモジュールの内部、つまりインクフィルム、バックプレーン、ドライバー IC、波形で決まり、外側の筐体ではありません。そのため当社の Classic、Lite、Slim、Rock の棚札は、中国の大手電子ペーパーモジュールメーカー 2 社のモジュールのみを採用しています。2 社とも E Ink 電子インクフィルムをベースにしており、主要サイズはすべてデュアルソースです。（当社が販売代理する OEM 製品の Swift シリーズは、そのメーカー独自のモジュール調達を使用しています。）

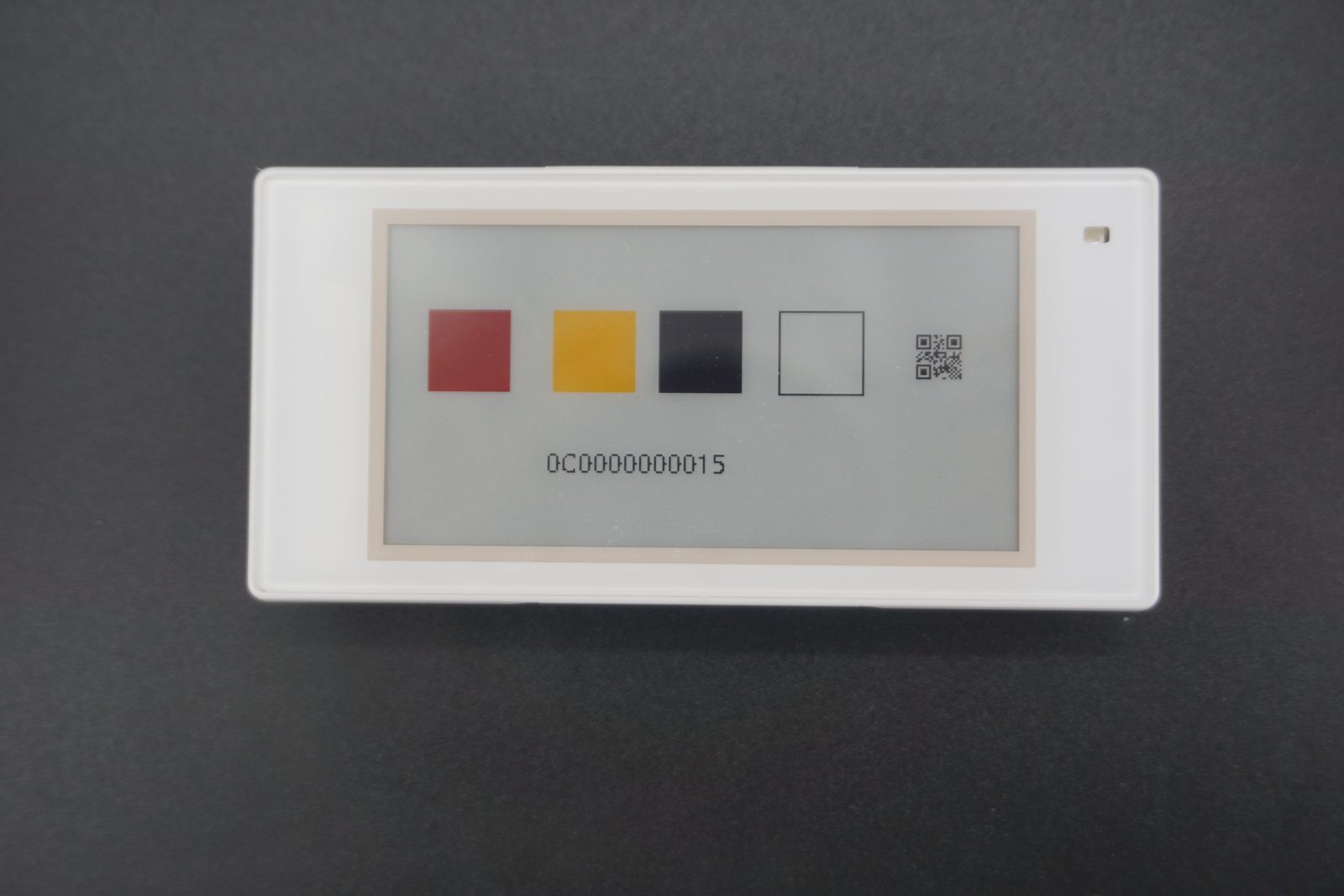

モジュールメーカーのモジュール生産ラインと、当社ラインナップの 4 色棚札。

電子ペーパー表示モジュールの中身

電子ペーパー表示モジュールは、棚札に組み込まれる完結した表示ユニットで、無線基板、電池、筐体以外のすべてを含みます。どの層も、お客様の目に映るものに影響します。

仕様書の上ではまったく同じに見える 2 つの棚札でも、売場ではまったく違う挙動を示すことがあります。違いはたいていモジュールにあります。よく調整された波形なら残像のないきれいな赤や黄色が出せ、良いバックプレーンなら小さな文字やバーコードもくっきり表示できます。これらは棚札メーカーが後から直せるものではないため、当社はまずモジュールを選びます。

カラータイプ一覧

2 社のモジュールはすべて E Ink 電子インクフィルムを使用しています。モジュールメーカーのデータシートに基づく代表値：

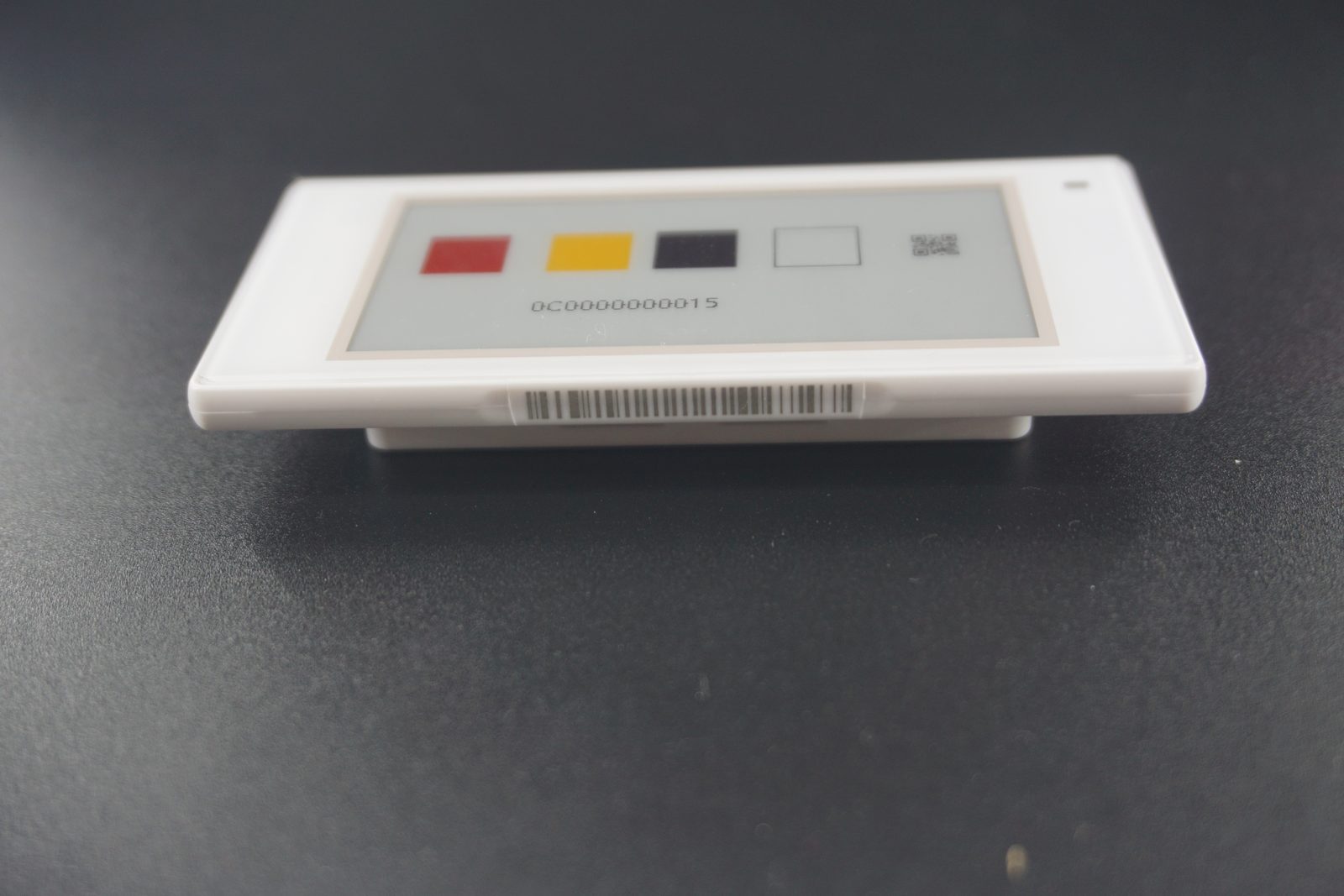

4 色電子ペーパーは広い角度から色を読み取れ、画像の保持に電力を必要としません。

カラー棚札は、カラー粒子により長い駆動シーケンスが必要なため、白黒棚札より書き換えに時間がかかります。多くの店舗ではこれは制約になりません。価格の変更は 1 日に数回程度で、更新はバックグラウンドで行われるためです。

冷凍用、大型、フルカラーのモジュール

• 冷凍用モジュールは低温用のインクと波形を使い、冷凍ケースの中でも棚札を書き換えられます。当社の冷凍用棚札の定格は −25～+30 °C です。冷凍用棚札をご覧ください。
• 大型モジュールは 7.5" から 13.3" 以上で、通路サイン、販促ボード、ドアサインに使います。電子ペーパーサイネージをご覧ください。
• フルカラーモジュール（13.3"～31.5"）は、バックライトなしでサイネージに画像やブランドカラーを表示します。

2 社のモジュールメーカー

当社は表示モジュールを、電子ペーパーモジュール専業のメーカー 2 社から購入しています。2 社とも上場企業グループに属し、E Ink 電子インクフィルムをベースに生産しており、当社自社シリーズの棚札サイズを網羅しています。以下の数値は各社が公表している資料に基づきます。

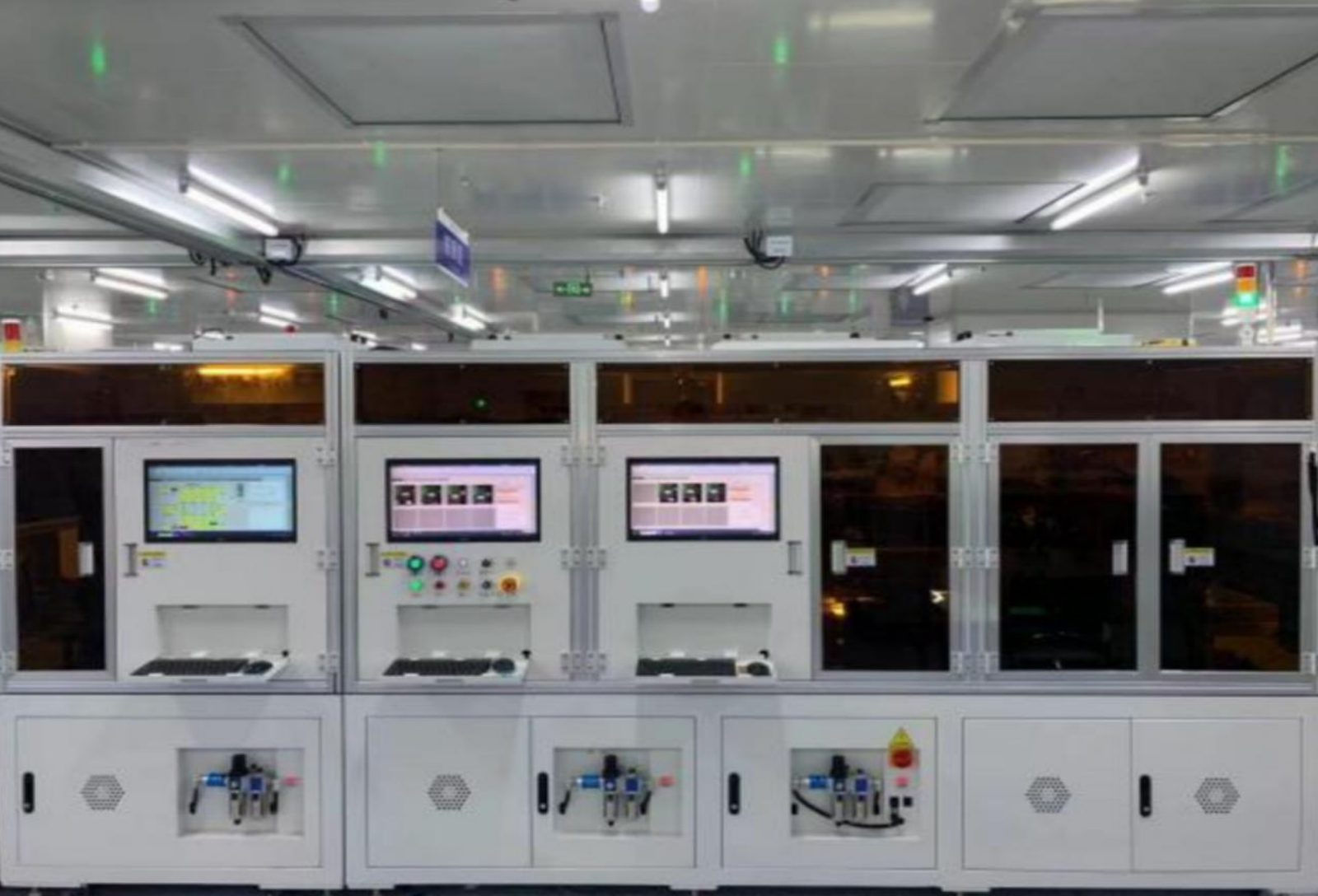

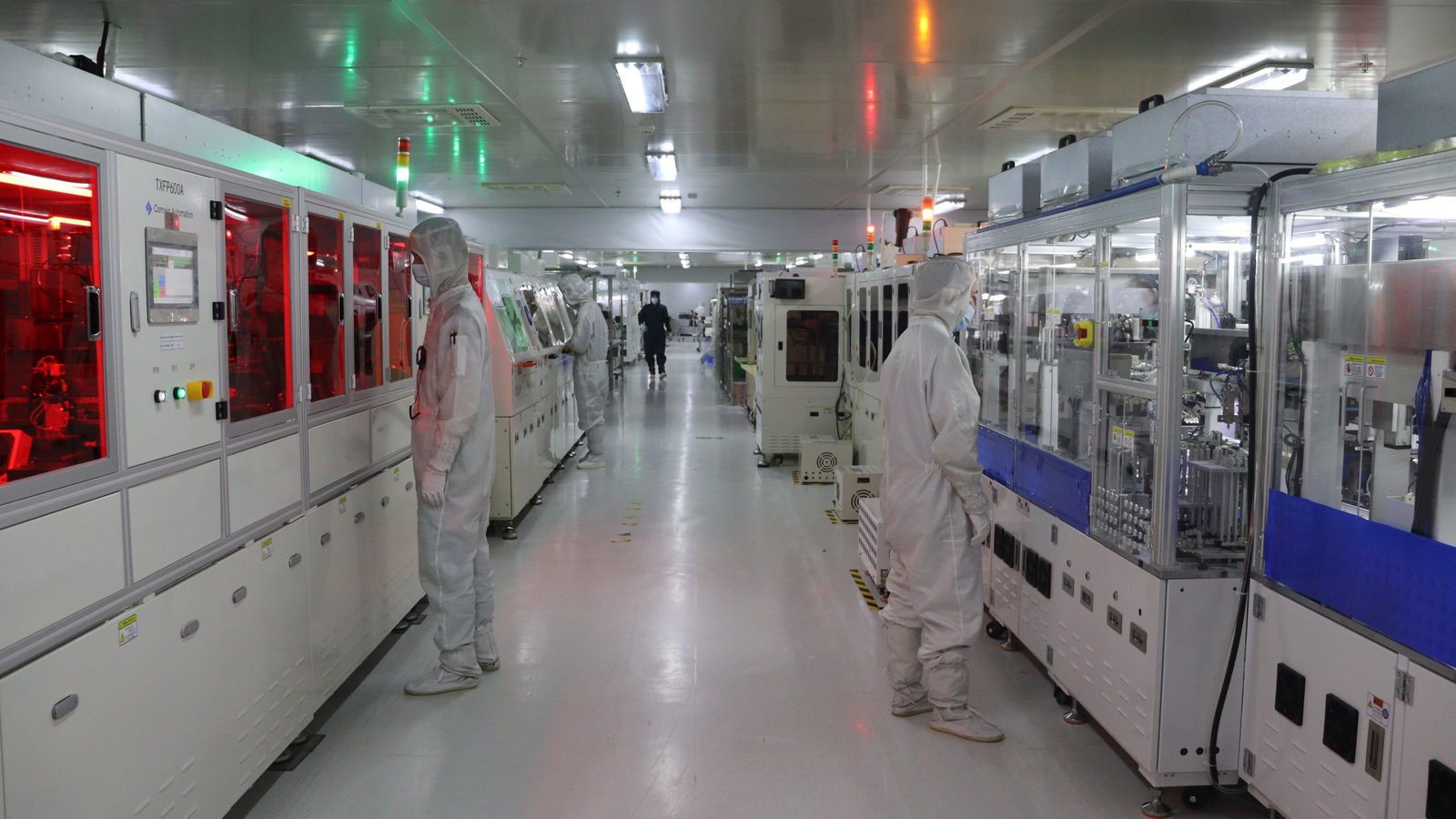

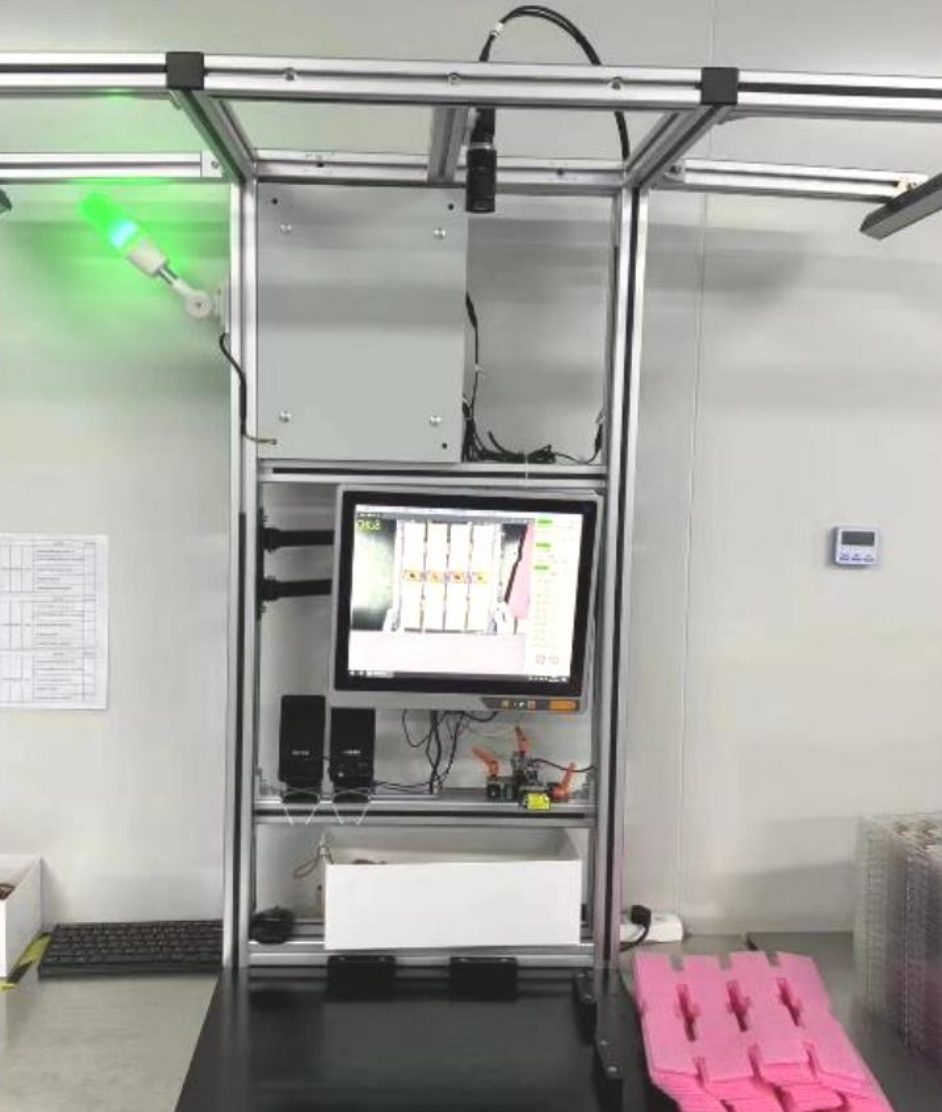

モジュールメーカーでの自動光学検査、梱包時のカメラ検査、クリーンルームライン。

すべてのモジュールをデュアルソースにする理由

• 供給の安定。主要な棚札サイズはすべて両社で認定済みなので、一方で品不足や長納期が起きても、もう一方から供給できます。
• 生産能力。2 社合計で月 1,000 万個を大きく超えるモジュールを生産しており、大口注文でもモジュール供給がボトルネックになることはありません。
• 一貫した品質。どちらのメーカーのモジュールでも、当社の棚札で同じ確認に合格して初めて承認します。
• 新技術へのアクセス。両社とも新しいカラー、低温、大型のモジュールを開発しており、量産化され次第、当社で評価します。

表示モジュールの確認方法

モジュールは、棚札に組み込む前後の 4 つの段階で確認します。

これらの確認は検査・品質管理で紹介しているライン検査と並行して行います。棚札の組立自体についてはSMT・組立と協力工場をご覧ください。
